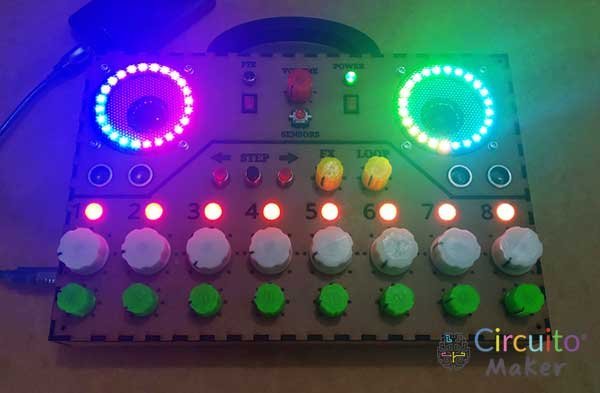

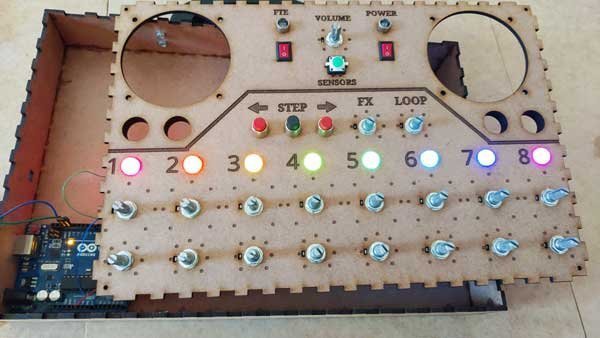

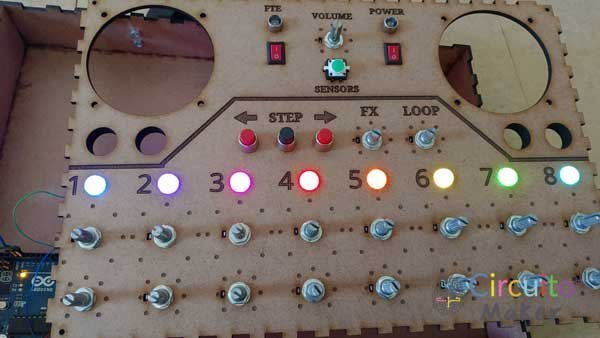

ARDULOK

Mais um projeto para a nossa série “Luz e Som”: um sequencial de som com Arduino.

O projeto é voltado aos Educadores das áreas de Música, Artes, Programação e Eletrônica. Como também, é indicado para Artistas, DJs e Fãs de músicas experimentais.

Os sons são típicos dos efeitos especiais dos Filmes Espaciais dos Anos 80, e sem dúvida é um projeto muito divertido que despertará a criatividade de Artistas e alunos.

Confira agora, o vídeo ao lado com o tutorial completo. E logo abaixo, os arquivos que disponibilizamos para download.

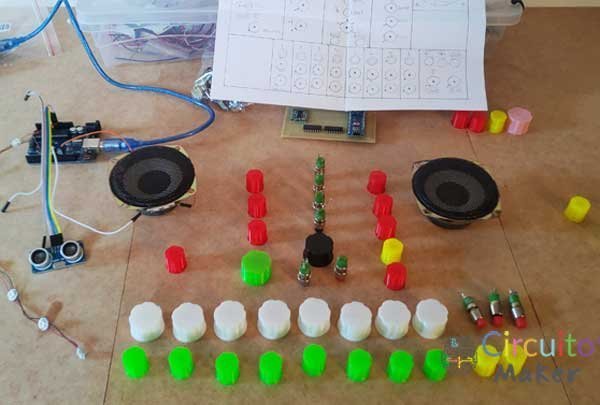

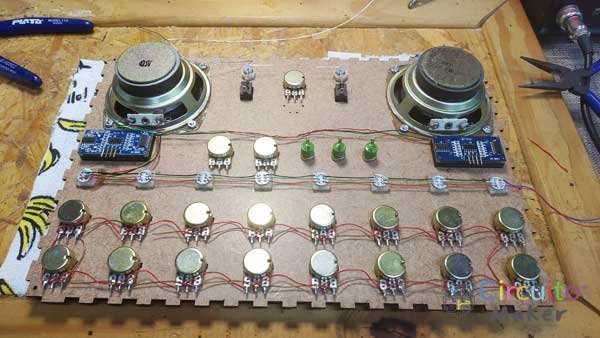

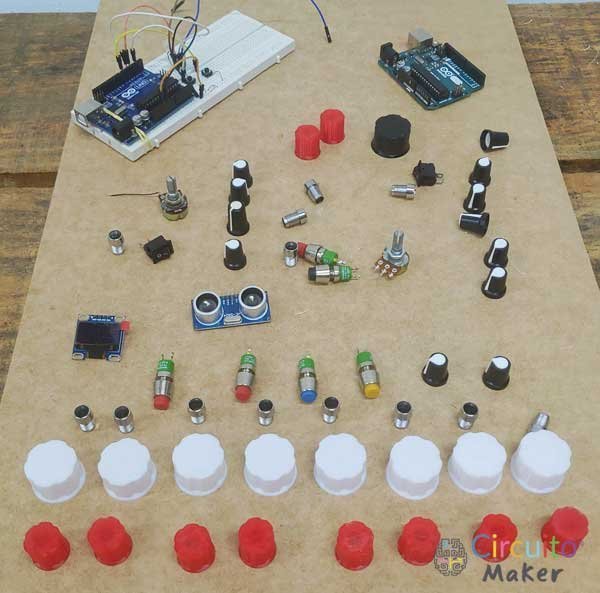

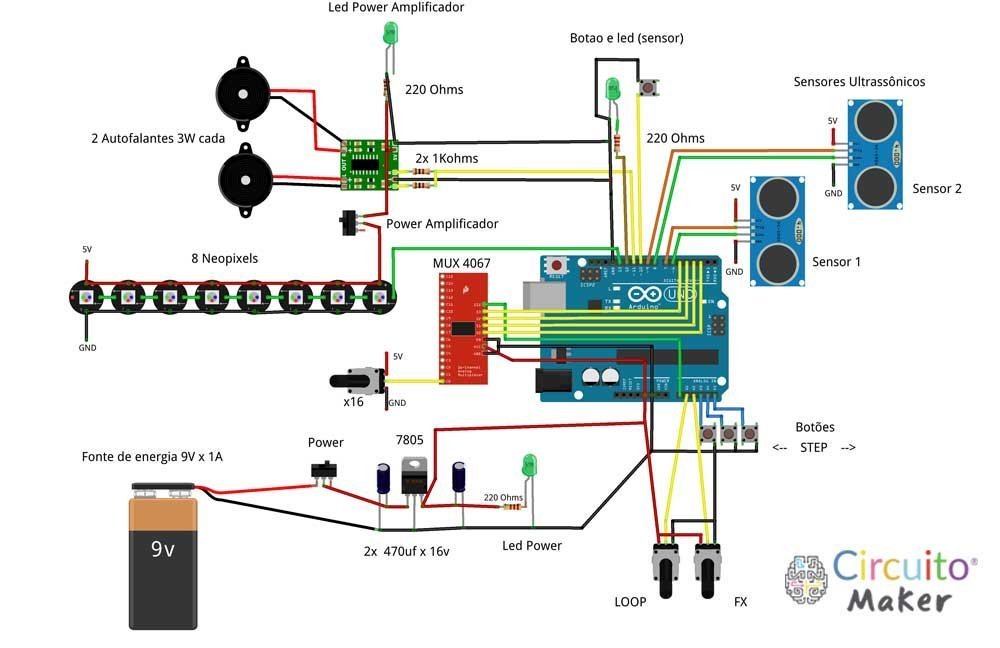

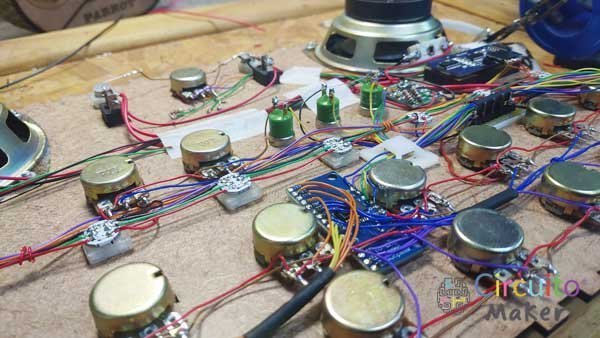

MATERIAIS UTILIZADOS

1 Arduino UNO
1 Cabo USB
1 Módulo CD74HC4067 Multiplexador
18 Potenciômetros Linear de 10K
1 Potenciômentro Logaritmico de 50K
1 Módulo Amplificador de som PAM8403
2 Autofalantes de 8 Ohms e 3 Watts cada
2 Telas para Autofalantes
2 Sensores Ultrassônicos HC-06
8 Leds Neopixel
2 leds 5mm de qualquer cor
2 Suporte para leds
3 Resistores de 220 Ohms
3 Resistores de 1 Kohms
3 Botões
1 Botão com led
1 CI 7805 regulador de tensão
1 Dissipador de calor para o 7805 (pequeno)
2 Capacitores eletrolíticos de 470uf x 16v
1 Capacitor eletrolítico de 10uf x 16v
1 Plug P2 fêmea Mono para gabinete
1 Suporte para 6 pilhas AA (ou fonte 9V x 1A)
6 Pilhas AA (ou fonte)
2 Chaves Liga/Desliga
12 Parafusos M3 de 10mm
12 Porcas M3
12 Arruelas M3
1 Barra de pinos macho 90°
Fios finos para conexões
Caixa Plástica ou de MDF 3mm Cortada a laser

FERRAMENTAS E OUTROS INSUMOS

Ferro de solda
Estanho
Chave de fendas, Philips ou Allen (de acordo com os parafusos escolhidos)
Alicate de corte
Alicate de bico fino
Tesoura pequena
Impressora 3D
Cola Cianoacrilato (Bonder)
Fita dupla face
Fita isolante

OPCIONAIS

2 Aneis de Neopixel com o mesmo diâmetro dos Autofalantes

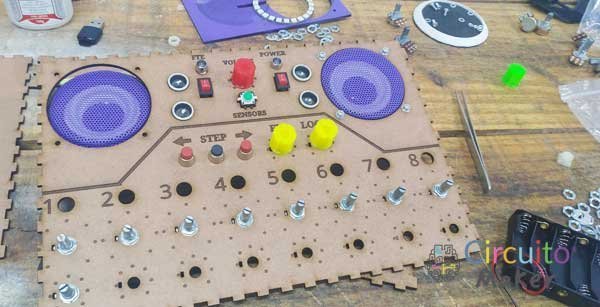

PEÇAS EXTRAS IMPRESSAS EM 3D

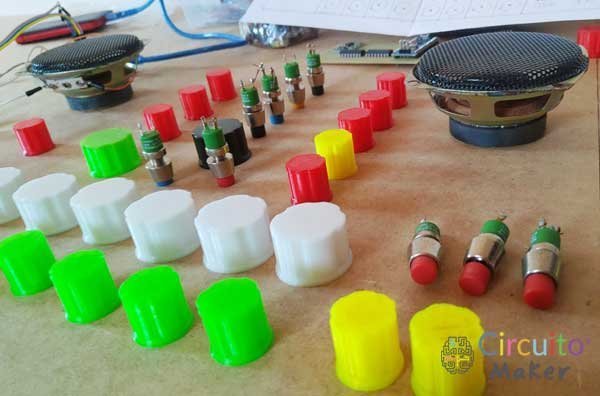

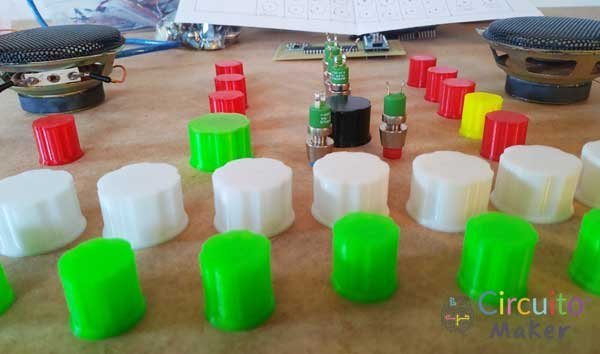

19 Knobs impresso em 3D
8 Suporte para Neopixel impresso em 3D (incolor)
1 Alça impressa em 3D
