CONSTRUA O SEU PRÓPRIO ARDUINO

Que tal construir seu próprio Arduino?

O projeto de Arduino Standalone lhe permite montar um Arduino de baixo custo ideal para montagens definitivas ou quando dispomos de pouco espaço no projeto.

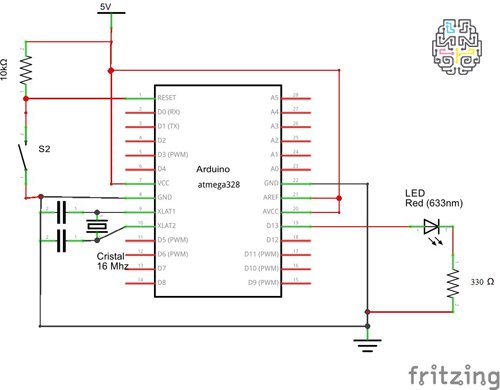

Vamos começar tendo uma visão geral da pinagem do Arduino, e as conexões necessárias para a implementação da montagem.

A primeira vista parece um pouco complicado, mas não é. Confira as etapas da montagem:

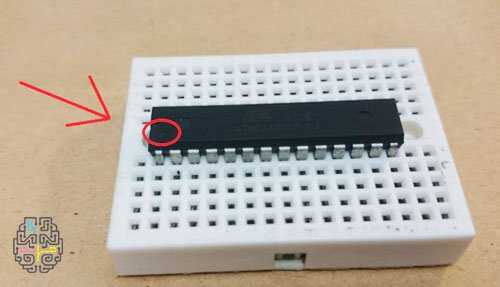

Encaixe o CI (circuito integrado) no meio da ProtoBoard deixando o primeiro pino voltado para baixo. O CI tem uma pequena “bolinha” que mostra onde é o pino 1.

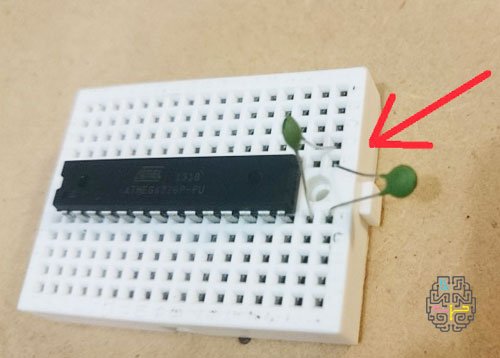

Coloque os capacitores cerâmicos, nas duas últimas colunas da Protoboard. Repare que as duas pernas de um dos lados são inseridas no mesmo pino.

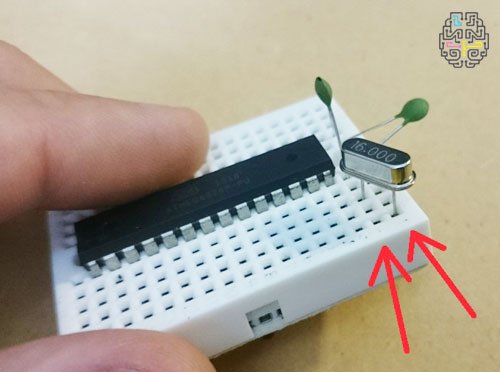

Os capacitores irão ligados nos mesmos pinos do Cristal de 16Mhz, portanto coloque o cristal na diagonal para que seus pinos se conectem nos capacitores.

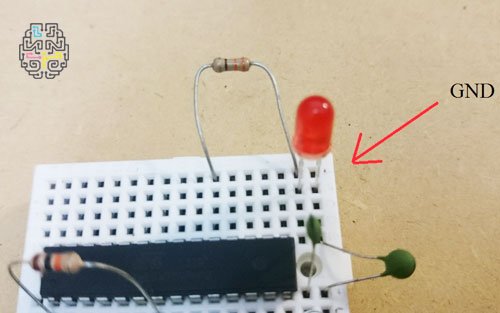

O nosso LED pode ser de qualquer cor, a única questão que deve ser observada é a sua polaridade (Negativo voltado para fora da Protoboard).

Agora basta adicionar os Jumpers (pequenos pedações de fios) para interligar o restante do circuito.

O conjunto com 4 pilhas fornece uma tensão de 6 volts, por isso precisamos adicionar um Diodo para reduzir 0,7 Volts da tensão das pilhas, tendo assim 5,3 volts o que está dentro dos limites de funcionamento do Arduino.

Observe a polaridade do diodo.

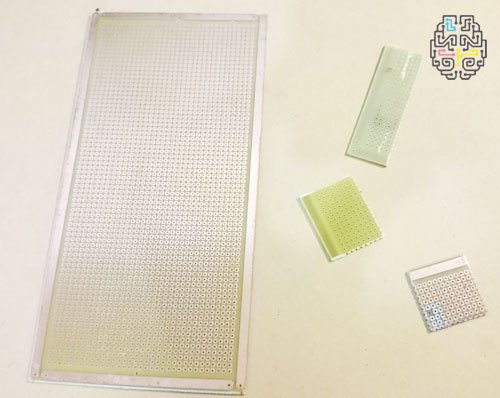

Para uma montagem definitiva, você também pode utilizar uma placa padrão perfurada para soldar os componentes.

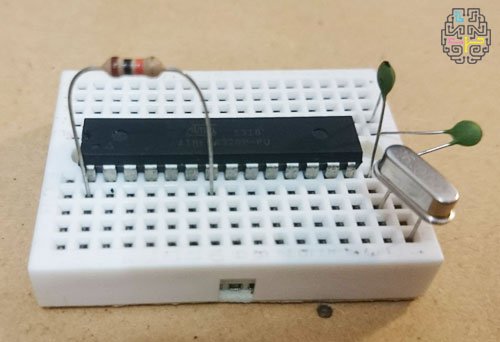

O Resistor de 10K é um resistor de “PullUp” e serve para manter um sinal positivo no pino de reset, ele também evita um curto circuito quando a chave for pressionada.

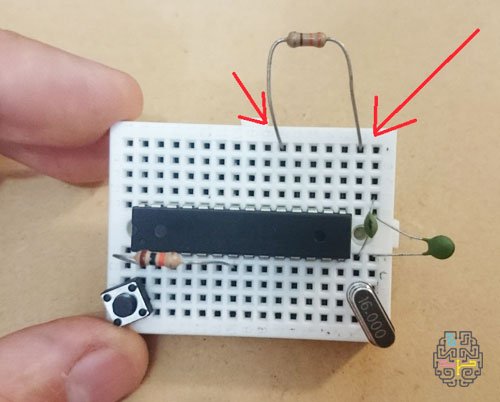

A chave será o reset do nosso Arduino. Observe sua colocação na placa.

O resistor de 330 Ohms é o limitador de corrente para o led.

O nosso LED pode ser de qualquer cor, a única questão que deve ser observada é a sua polaridade (Negativo voltado para fora da Protoboard).

Agora basta adicionar os Jumpers (pequenos pedações de fios) para interligar o restante do circuito.

O conjunto com 4 pilhas fornece uma tensão de 6 volts, por isso precisamos adicionar um Diodo para reduzir 0,7 Volts da tensão das pilhas, tendo assim 5,3 volts o que está dentro dos limites de funcionamento do Arduino.

Observe a polaridade do diodo.

Para uma montagem definitiva, você também pode utilizar uma placa padrão perfurada para soldar os componentes.

Neste caso use um soquete para o Arduino, para que possa removê-lo e fazer os uploads dos códigos.

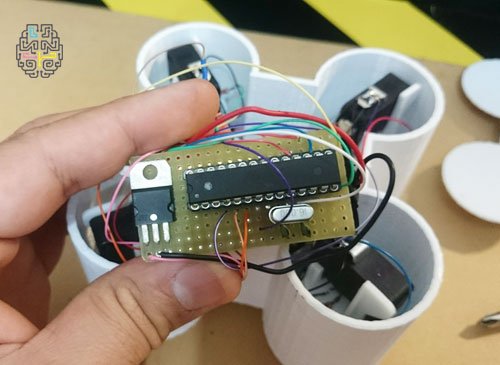

Aqui temos um exemplo de um Arduino Standalone que foi montado em uma placa padrão para funcionar como cérebro de nosso jogo GENIUS.

Neste caso foi usado um regulador de tensão CI7805 para que todo o sistema fosse alimentado com uma bateria de 9 volts.

Confira nossa montagem funcionando.

MATERIAIS UTILIZADOS

1 Chip Atmega328 (com o Bootloader do Arduino)
1 ProtoBoard
1 Cristal de 16Mhz
2 Capacitores cerâmicos de 22pf
1 Resitor de 10K (Marrom, Preto, Laranja)
1 Push buttom
1 LED (de qualquer cor)
1 Resistor de 330 Ohms (Laranja, Laranja, Marrom)
1 Diodo 1n4007
1 Suporte para 4 pilhas AA
Alguns jumpers para fazer as conexões entre os componentes
