JOGO DE LUZ COM ARDUINO

Priscila Welausen

Tutorial novo para os fãs de eletrônica que estão sempre me busca de projetos divertidos.

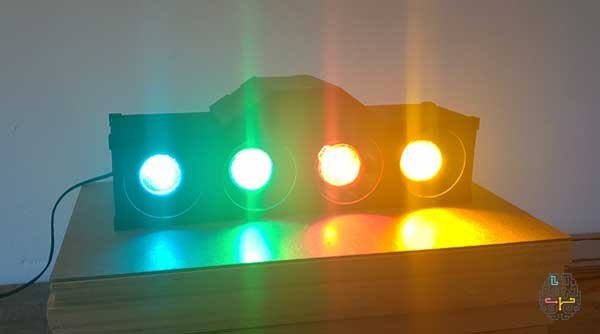

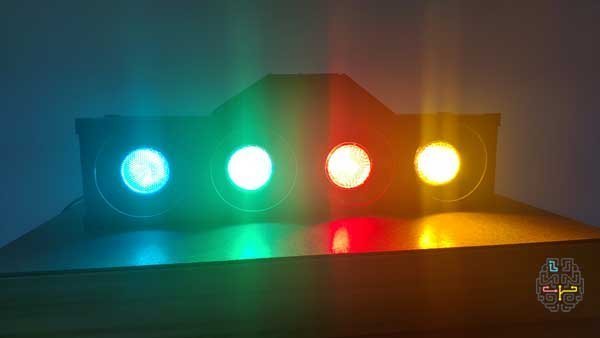

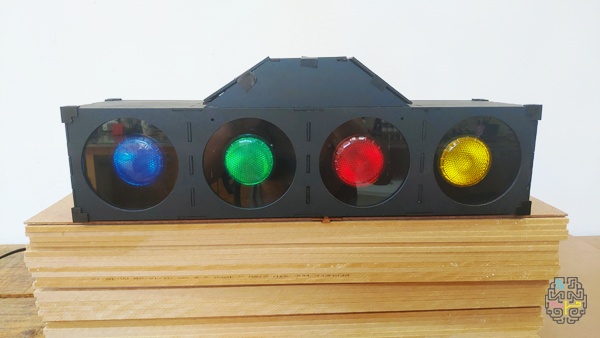

Apresentamos o nosso Jogo de Luz com Arduino!

Um projeto maker para animar festas, eventos ou a decoração da sua casa.

E o melhor de tudo, gastando bem pouco!

O nosso jogo de luz pode ser controlado via Bluetooth por Aplicativo Android, tem 01 sensor de som com ajustes de sensibilidade e 08 modos de funcionamento.

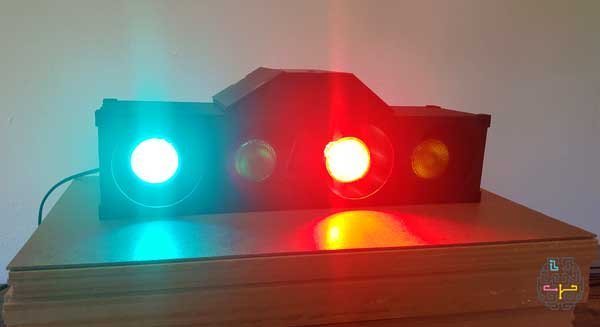

Entre eles o “modo manual” onde você controla em tempo real a sequência das luzes.

Este é o primeiro vídeo de uma série de projetos que faremos para animação de festas, para artistas da música e teatro, professores e makers que se arriscam na decoração da casa.

Confira na parte 1 a Montagem e Pintura do Frame.

E na parte 2 a Eletrônica e Programação.

Agora aproveite os vídeos:

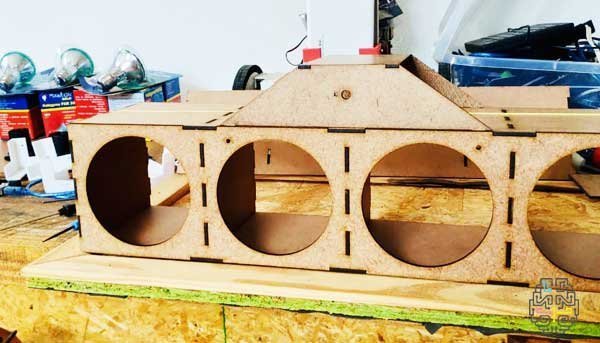

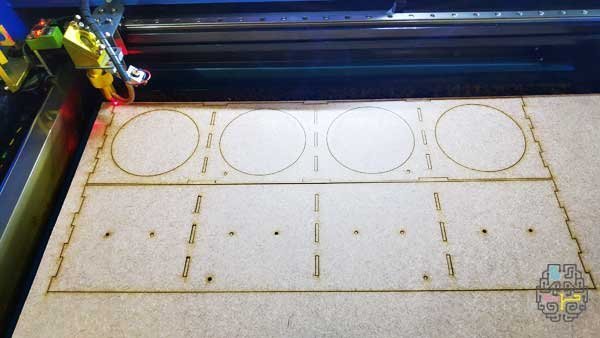

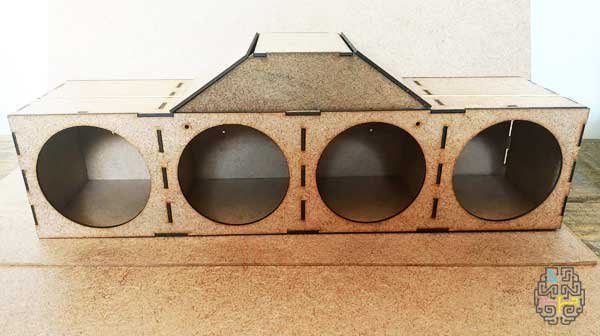

PARTE 1 – MONTAGEM E PINTURA DO CASE



PARTE 2 – ELETRÔNICA E PROGRAMAÇÃO

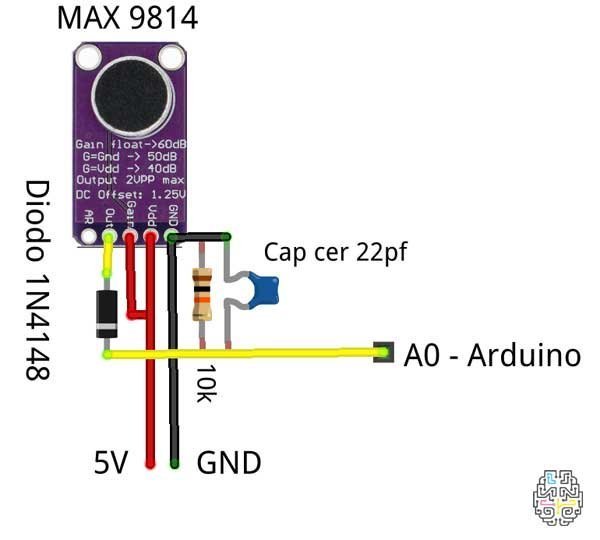

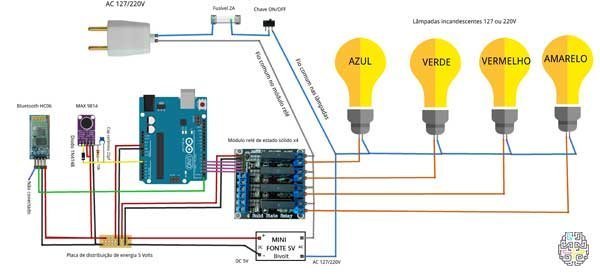

Nessa segunda parte veremos o esquema elétrico completo do nosso projeto. E também o esquema do “filtro de envoltória” para o sensor de som.

E claro, o aplicativo Android desenvolvido no “App Inventor 2”.



Esquemáticos Jogo de Luz

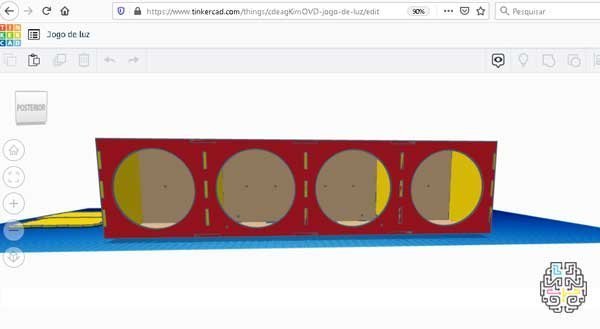

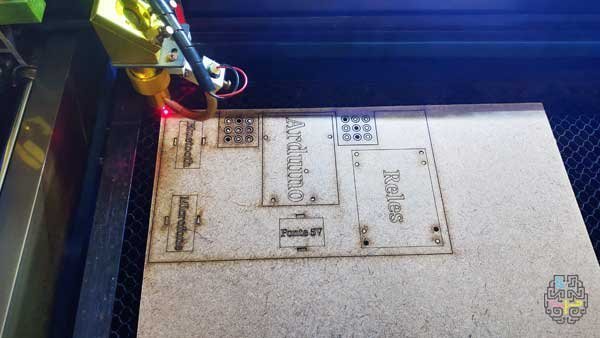

Códigos Arduino e Frame para Corte a Laser


Disponibilizamos abaixo o Frame para Corte a Laser e arquivos do Arduino. Realize o download dos materiais abaixo e mãos a obra!

Link para download >>> Frame para Corte a Laser

Link para encomendar frame >>> Frame para Corte a Laser

Link para download >>> Códigos Arduino

Link para download >>> Códigos APP Android

Link para download >>> Códigos APK Jogo de Luz

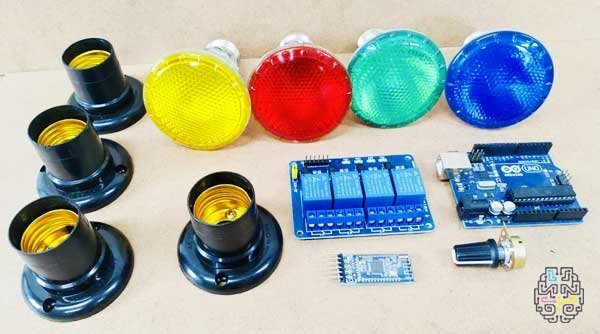

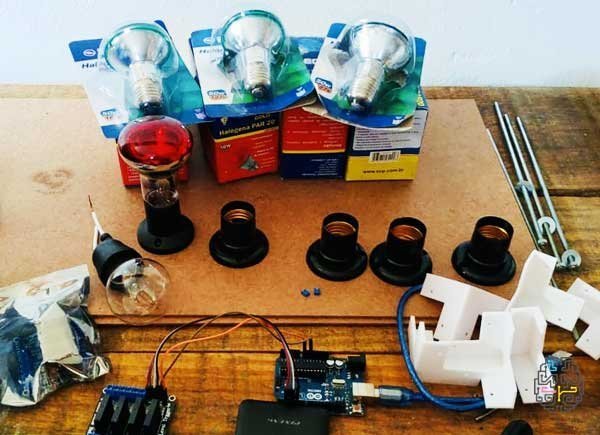

MATERIAIS UTILIZADOS

1 Arduino uno
1 Cabo USB para o Arduino
4 Lâmpadas coloridas 127 ou 220V
4 Soquete E27 P/ Lâmpadas
4 Vidros 11,2 x 11,2 cm (3mm de espessura)
1,4 mt de fio duplo (para lâmpadas)
1 Módulo com 4 relés 5V
1 Módulo Bluetooth HC05 ou HC06
1 Módulo Microfone MAX9814
1 Fonte 5V x 600ma (ou mais)
1 Caixa em MDF ou outro material
1 Cabo de energia
1 Botão Liga/Desliga
1 Fusível 2A
1 Porta fusível
10 parafusos M3 10mm
10 Porcas M3
10 Arruelas pequenas
1 Barra de pinos 180° com 10 pinos
1 Plaquinha Perfurada 8 x 22 mm
8 Cantoneiras impressas em 3D
Cerca de 15 Jumpers

FERRAMENTAS E OUTROS INSUMOS

– Ferro de solda
– Estanho p/ solda
– Fita isolante
– Tesoura
– Alicate de corte
– Chave Philips
– Estilete
– Cola instantânea
– Cola Epoxy
– Tinta Spray preto fosco

Agora, aproveite para seguir a Circuito Maker no Youtube e Instagram.

Abraços!
