PROJETO PLAYSTATION 2 PORTÁTIL

Home PROJETO PLAYSTATION 2 PORTÁTIL

Depois que realizamos os projetos Mini Máquina de Pinball e Anarc nosso Console Portátil com Raspberry Pi, vários seguidores e amigos da Circuito Maker começaram a dar sugestões de novos projetos.





E um dos mais solicitados foi um PlayStation 2 Portátil, que agora apresentamos para vocês!



Sempre desenvolvemos nossos projetos com os materiais que temos disponível, mas é claro que você pode fazer do jeito que quiser e com os materiais que tiver a mão.



O nosso projeto PlayStation 2 Portátil foi dividido em 4 partes, sendo um vídeo postado por semana. A lista de materiais e ferramentas serão disponibilizadas nesta página para download.



Acompanhe nosso site e Redes Sociais e fique por dentro de todas atualizações.



No primeiro vídeo, apresentamos a construção, pintura e acabamento do case. E disponibilizamos para download os arquivos 3D para impressão no final deste tutorial. Confira lá embaixo deste tutorial!





No segundo vídeo faremos as configurações de software do nosso projeto PlayStation 2 Portátil.



Veremos como “rodar” games no formato ISO a partir de um pendrive e instalaremos o OPL pelo ULaunchELF para eliminarmos o leitor ótico do console.







Os downloads dos software estão aqui:


Link >>> OPL 9.4 BUILD 1030 V2
Link >>> ULaunchELF DVD (v4.38)



Importante, não deixe de visitar os dois sites abaixo, serão muito importantes para você.
Link >>> Games em formato ISO
Link >>> ImgBurn





No terceiro vídeo faremos os circuitos eletrônicos do nosso projeto “PlayStation 2 Portátil”.







Um dica legal, e que vai ajudar muito, é vocês acessarem nosso outro tutorial:

Convertendo tela de 12v para 5v (com tela de câmera de ré de carro)

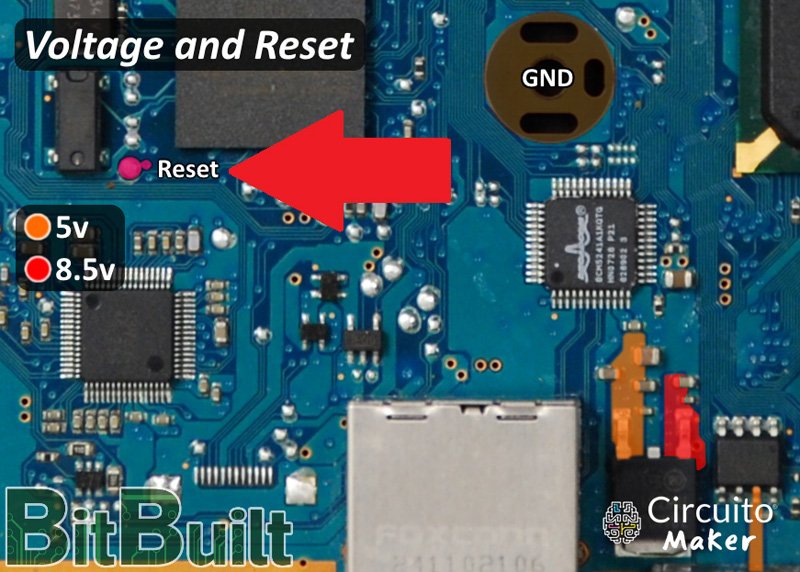

Outro link que você pode gostar é o do Fórum Bit Built que falei no vídeo.
Link para fórum >>> Bit Built



Os downloads desta parte estão aqui:
Link >>> Código PS2 Arduino

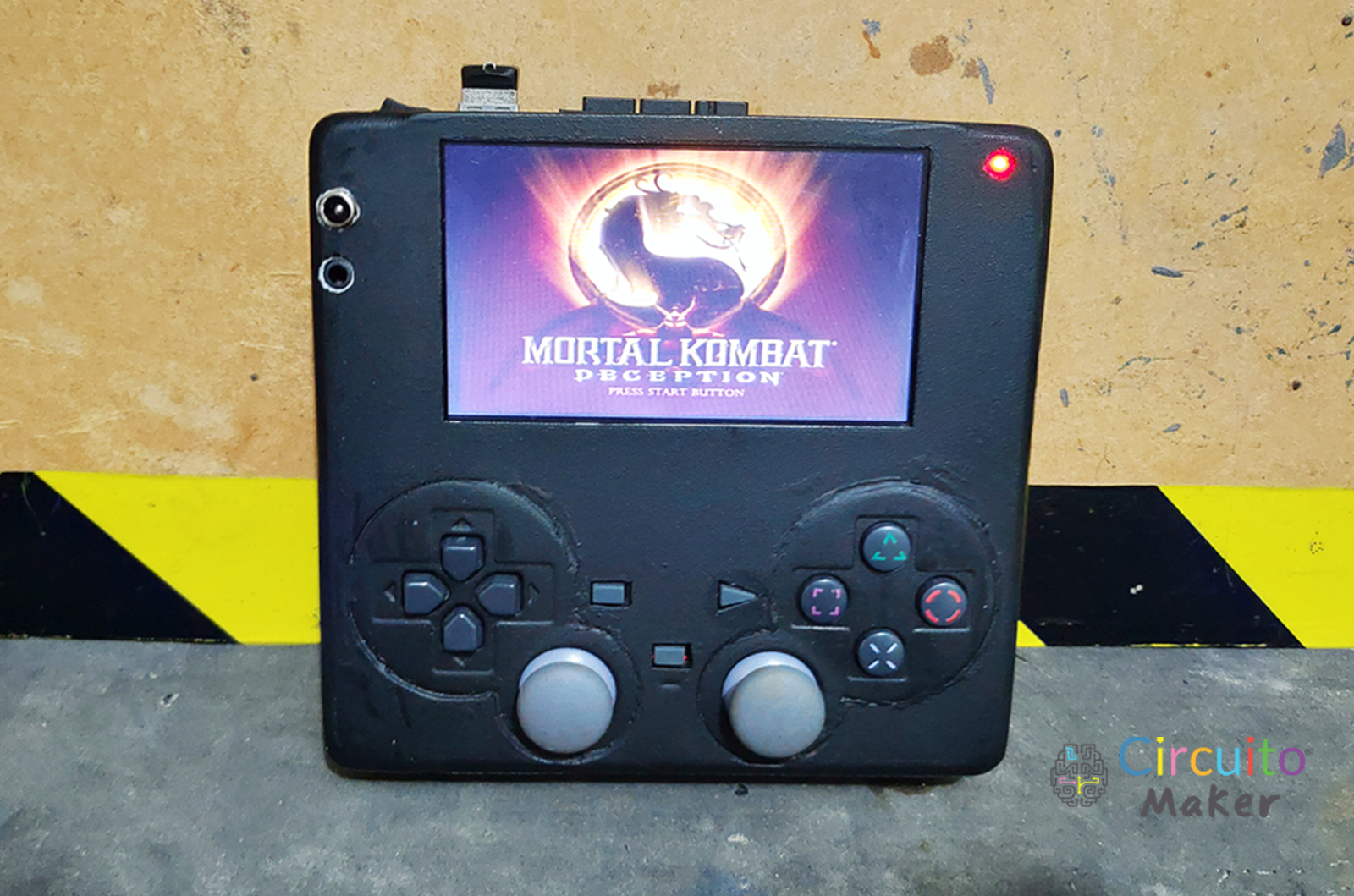

No quarto vídeo chegamos ao final do nosso projeto “PlayStation 2 Portátil”.





E nesta parte teremos várias atividades, como:

  • Cortar a placa do PlayStation 2 para colocar dentro do case
  • Fazer todas as conexões para deixar o game completo

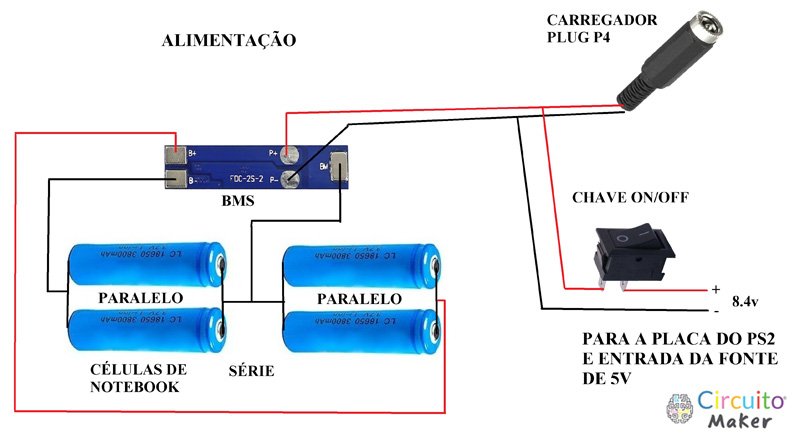

  • Construir um carregador de baterias para o game

Link para download >>> Caixa do Carregador + Tampa



Claro que recebemos algumas sugestões de aprimoramentos dos nossos seguidores e amigos. Uma delas você confere no quinto vídeo de UPGRADES do nosso PlayStation 2 Portátil.

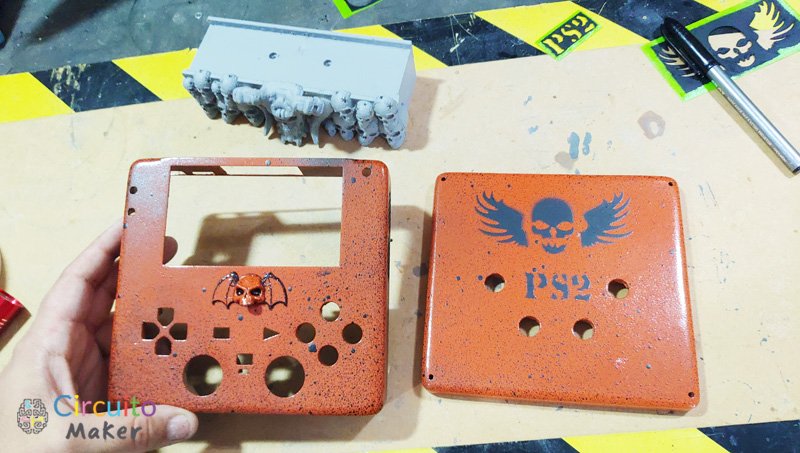

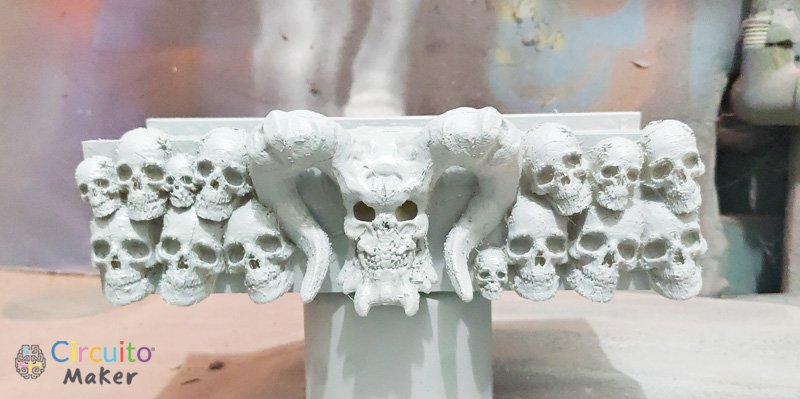

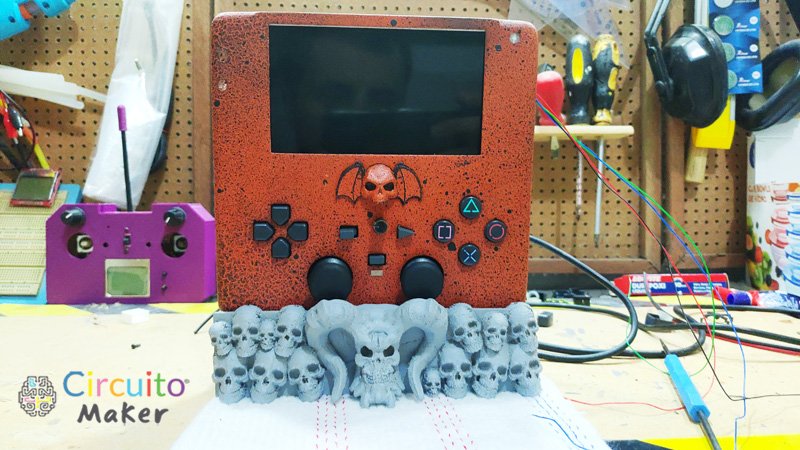

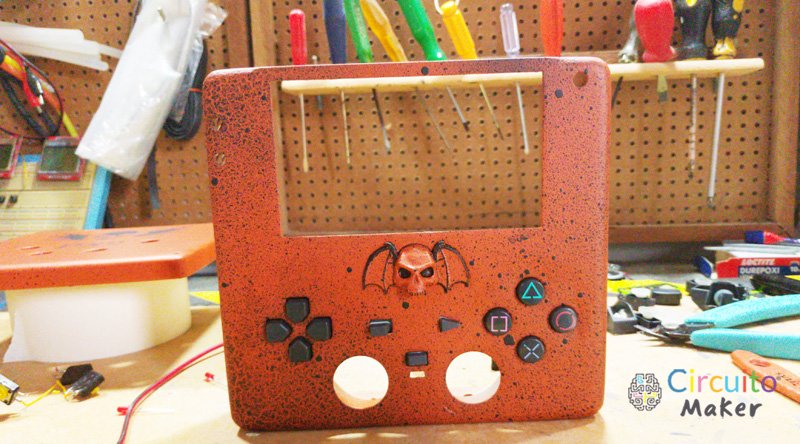

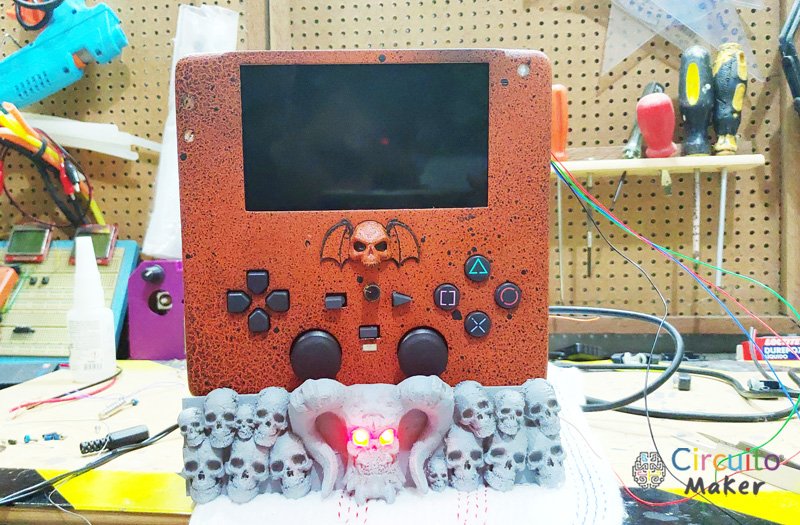

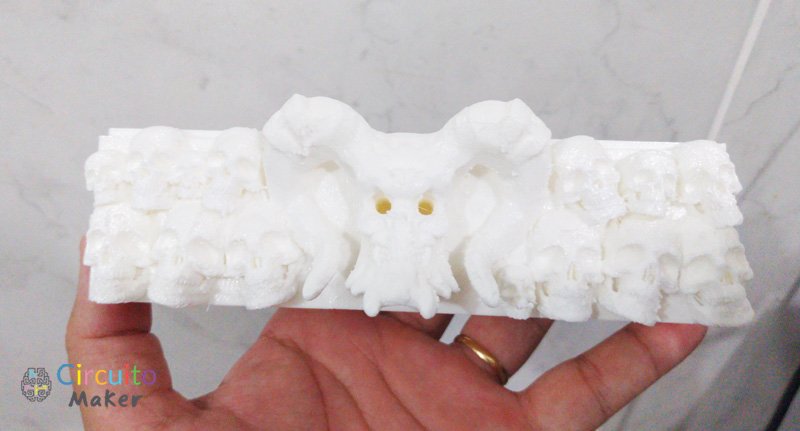

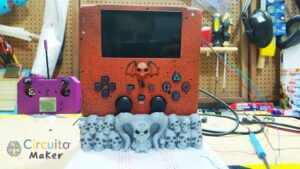

Realizamos alterações no design do case, como uma nova pintura, máscaras de pintura, inserimos um adorno de caveira, montamos um novo esquema elétrico… e criamos uma base de recarga magnética que ficou “insana”.



Abaixo você pode fazer o download do novo código do Arduino, esquema elétrico e as peças em 3D.



Link para download >>> NOVO CÓDIGO ARDUINO

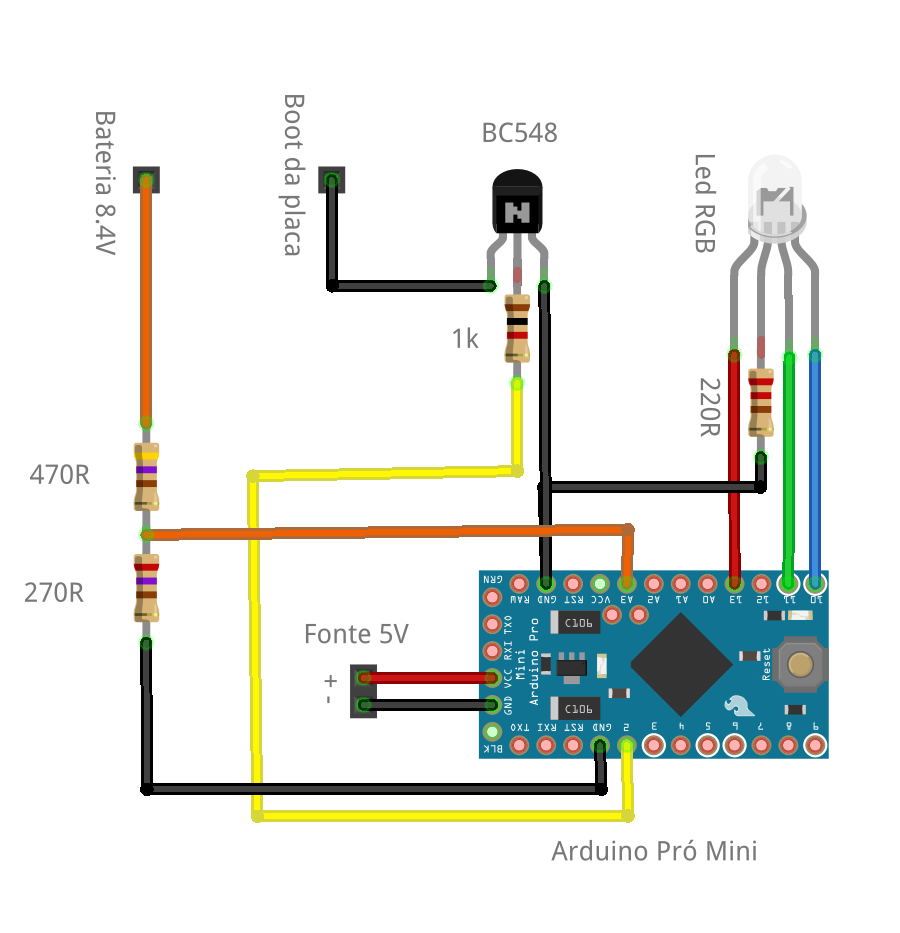

Link para download >>> NOVO ESQUEMA ELÉTRICO

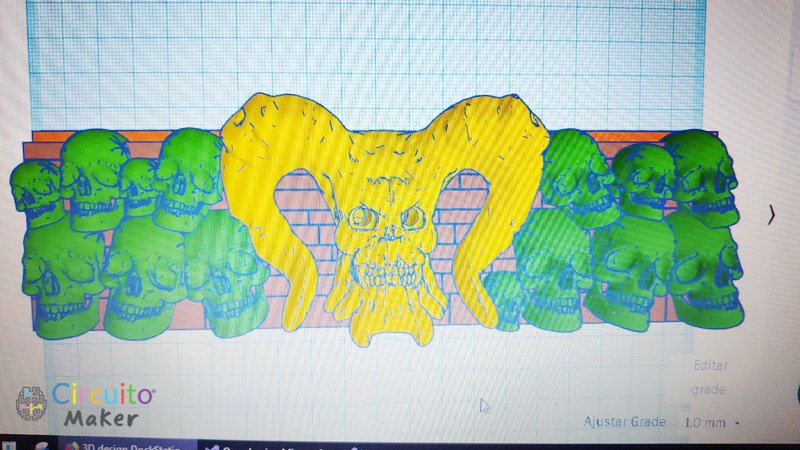

Link para download >>> PEÇAS 3D

Confira a lista de materiais e ferramentas utilizadas

COMPONENTES

1 Placa de PS2 modelo 97001
1 Controle de PS2
1 Memory Card com o OPL instalado
1 Pendrive 8GB (no Mínimo)
4 Baterias 18650
1 BMS para 2 células x 3A (no mínimo)
1 Tela de 4.3″ convertia para 5 Volts
1 Case e tampa impresso em 3D
4 Postes verticais com parafusos
4 Botões
1 Cooler de 5v 25x25x10mm
2 Mini autofalante

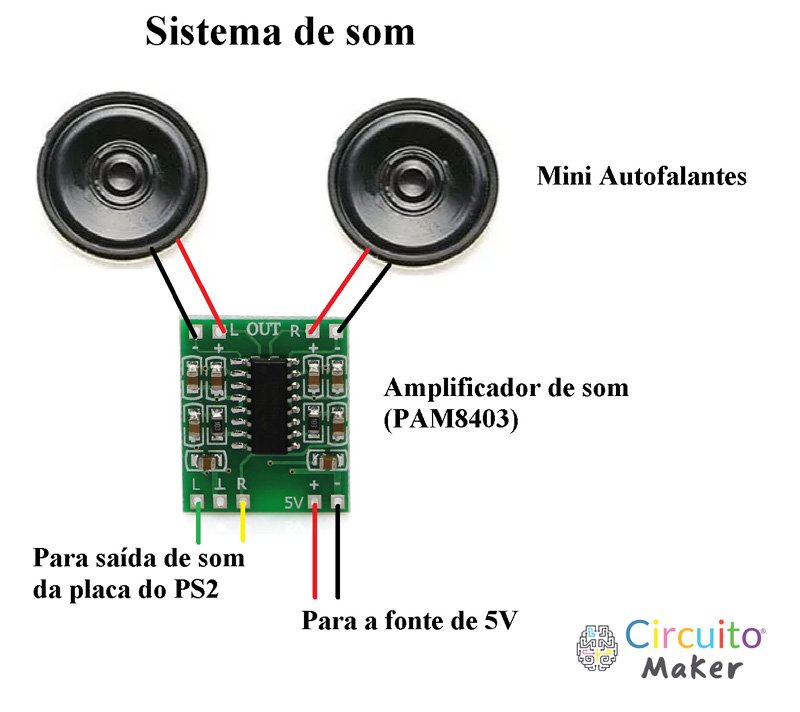

1 Mini amplificador de som (PAM 8403)
1 Plug P4 (power)
1 Plug P2 (AV)
1 Chave On/Off (tipo gangorra)
Fios finos para conexões
Fita dupla face
1 Led 5mm vermelho
1 Resistor de 220 Ohms
Tampas impressas em 3D (download nesta página)

Opcional:
1 Arduino Attiny85

ACABAMENTOS

Massa plástica
Lixa Grossa (120)
Lixa D’agua fina (400)
Spray Primer
Spray da cor de sua preferência



EQUIPAMENTOS E FERRAMENTAS UTILIZADOS

Impressora 3D
Ferro de solda e estanho
Chaves de fenda e Philips
Alicate de corte pequeno
Estilete
Micro retífica com disco de corte
Cola epoxy (Araldite 10 Minutos)

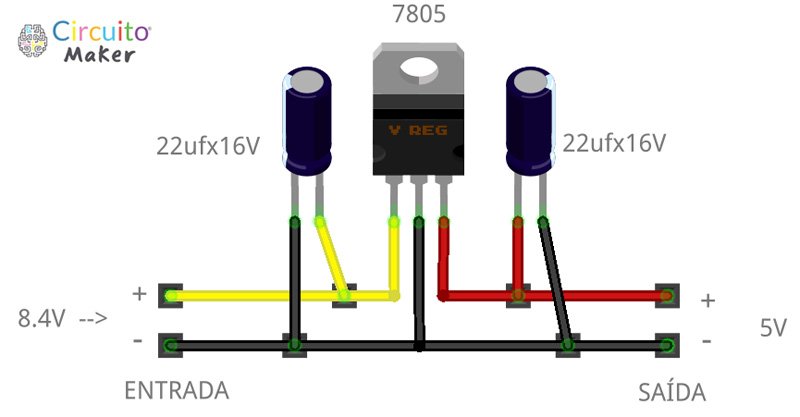

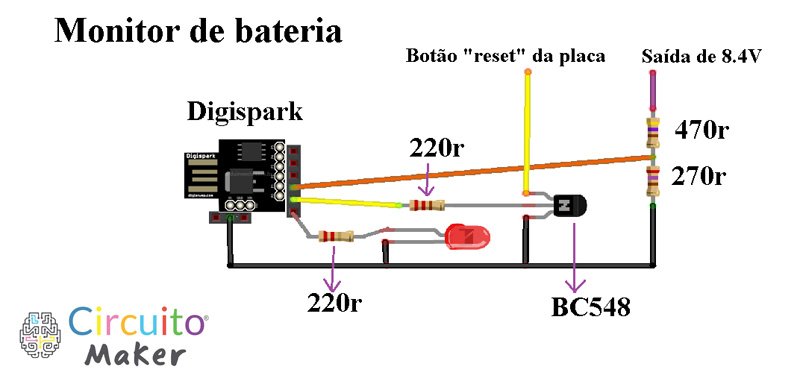

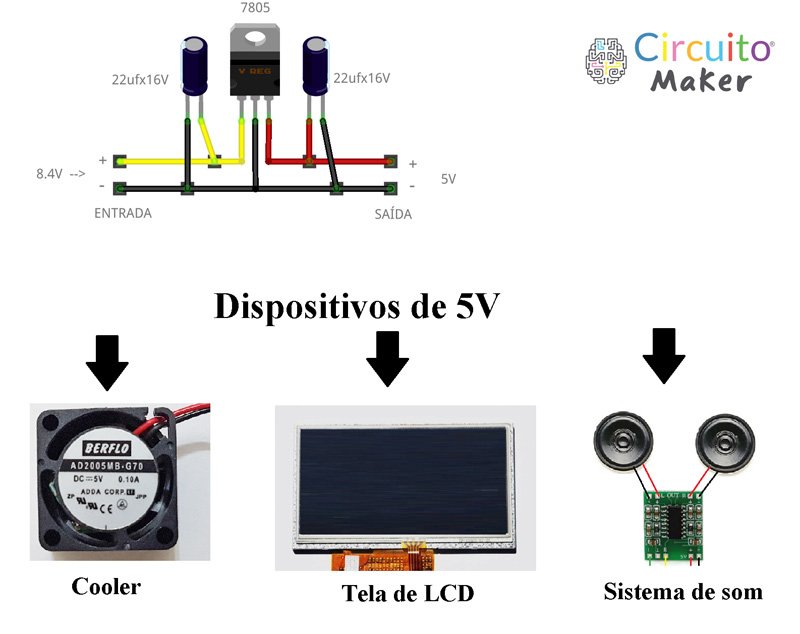

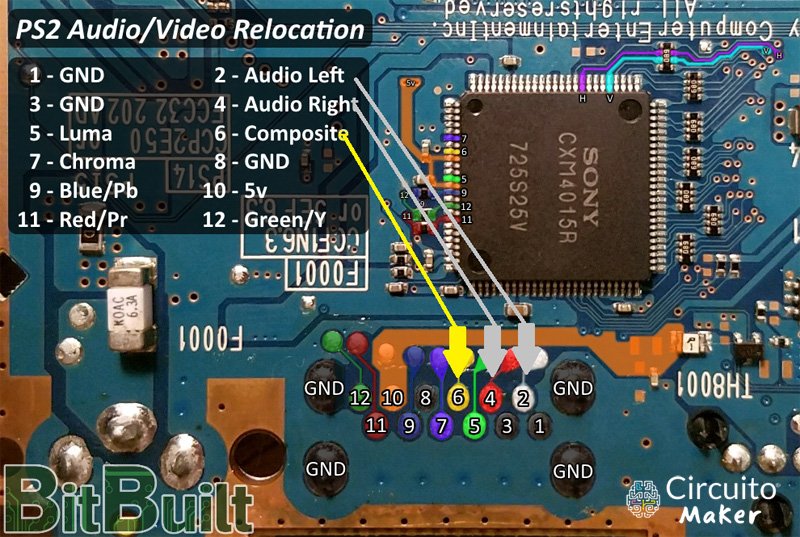

Clique nas imagens para visualizar com detalhes os esquemas de montagem:

Eaí o que acharam do nosso game portátil? Em nosso canal no Youtube temos um vídeo mostrando o projeto de vários seguidores que montaram o seu próprio PS2 Portátil. Confira e aproveite para se inscrever em nosso Canal Circuito Maker. Abraços!
