ANARC

O Projeto Anarc foi dividido em 4 partes.

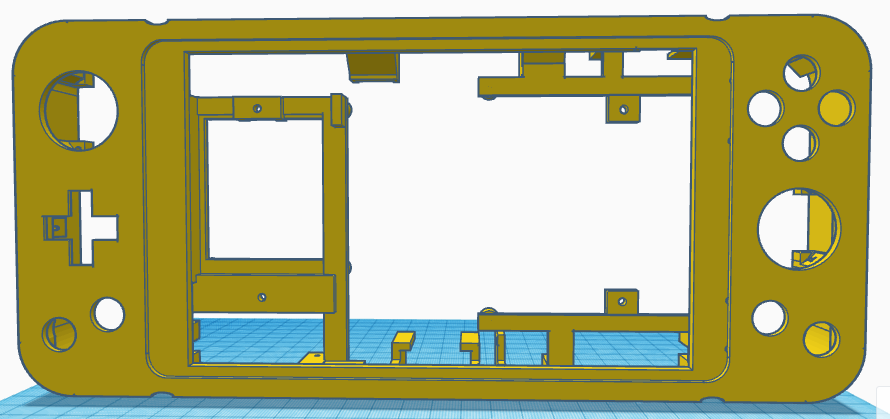

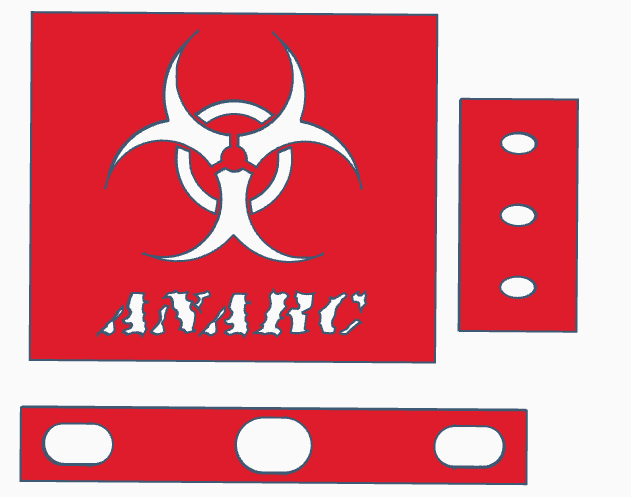

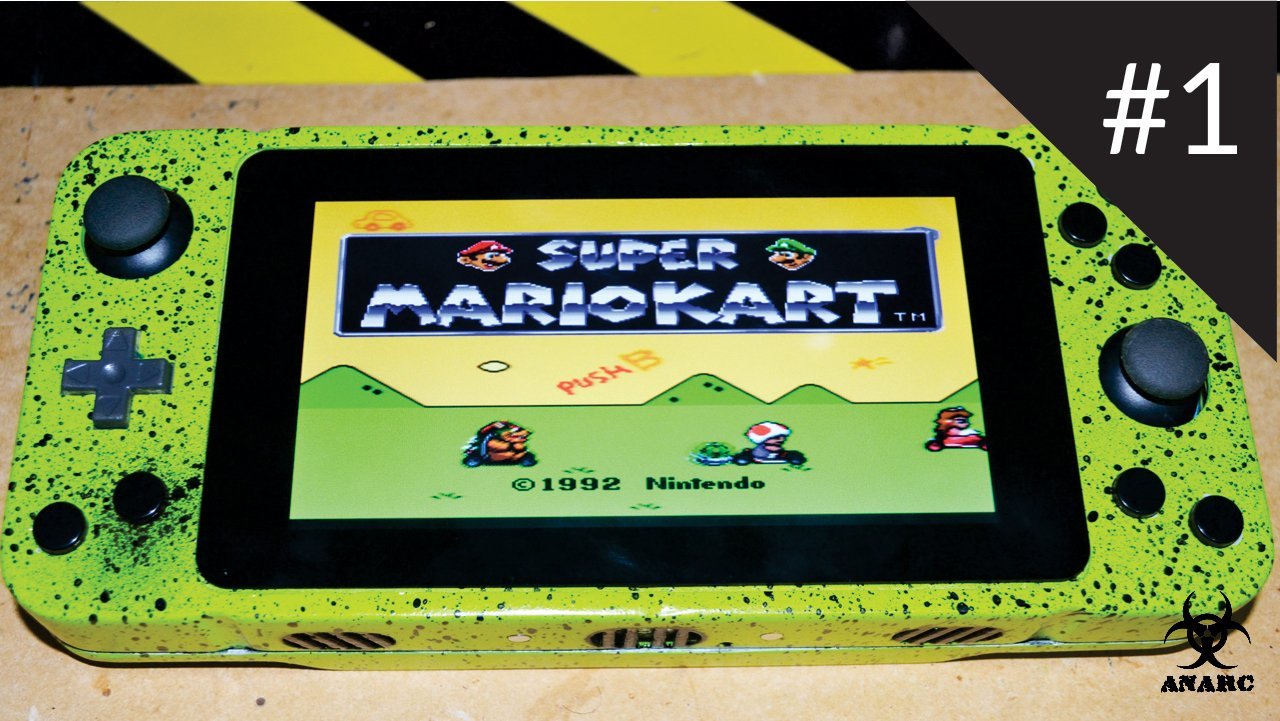

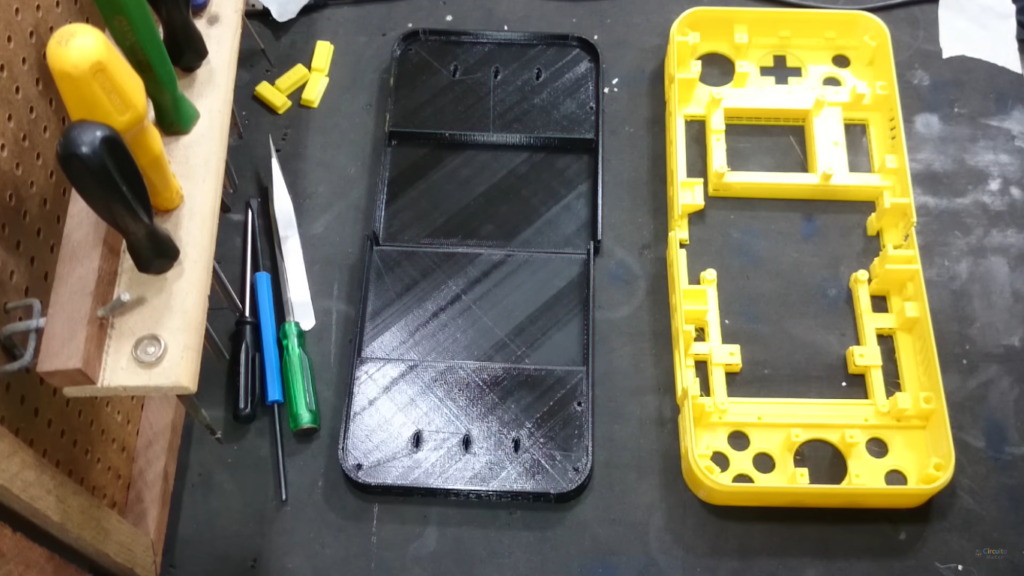

No primeiro vídeo, apresentamos a construção e pintura do case.

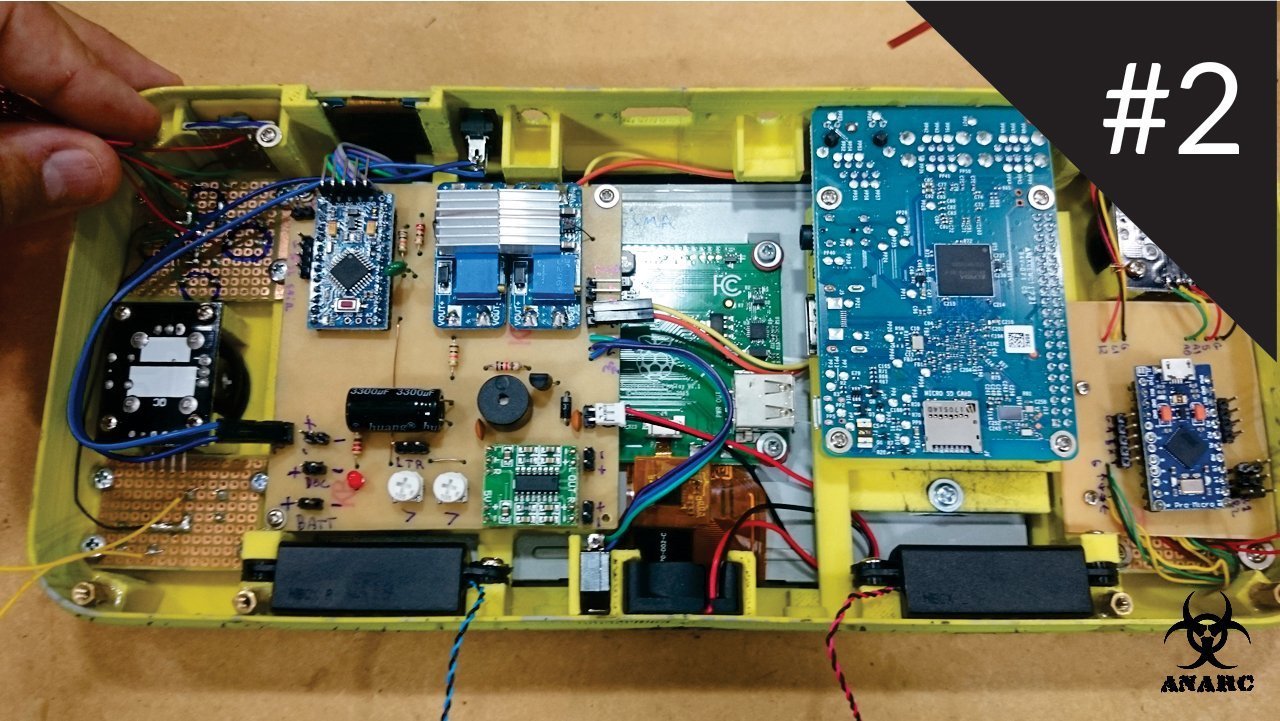

No segundo vídeo introduzimos a parte eletrônica do console, a fabricação das placas de circuito impresso, colocação da tela e Raspberry Pi.

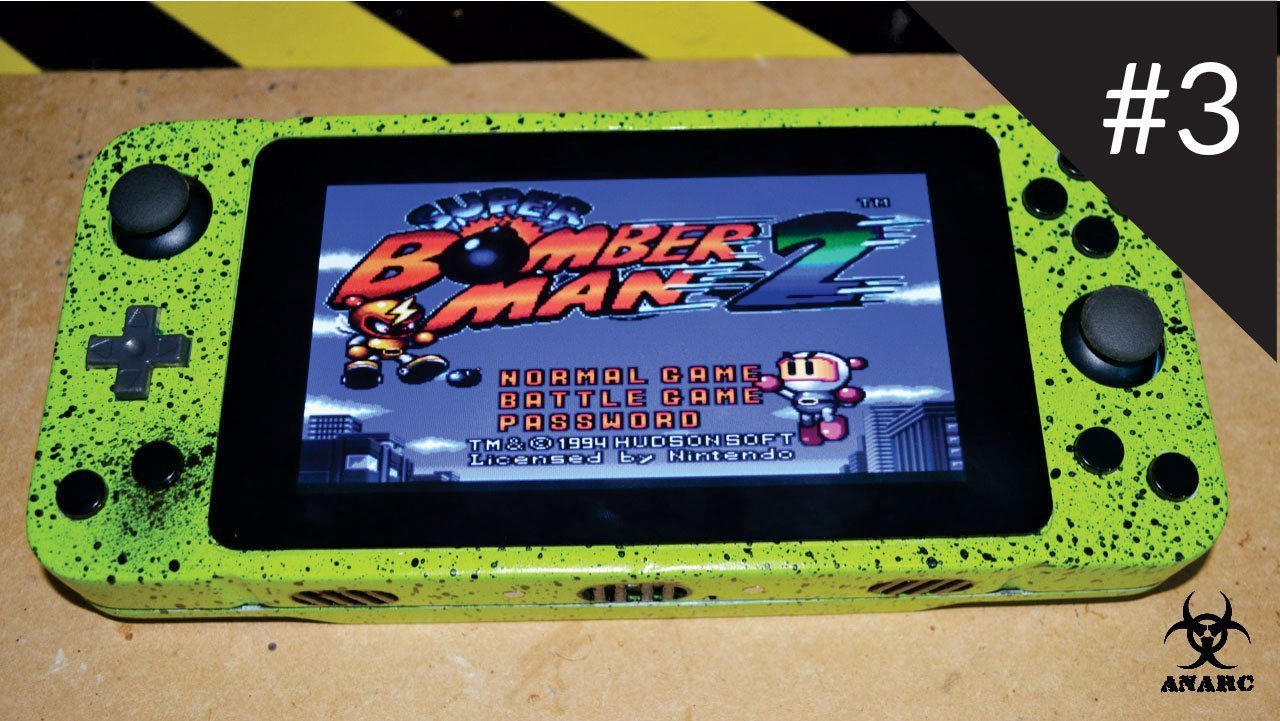

No terceiro vídeo é o momento das configurações, dos Arduinos e SD Card.

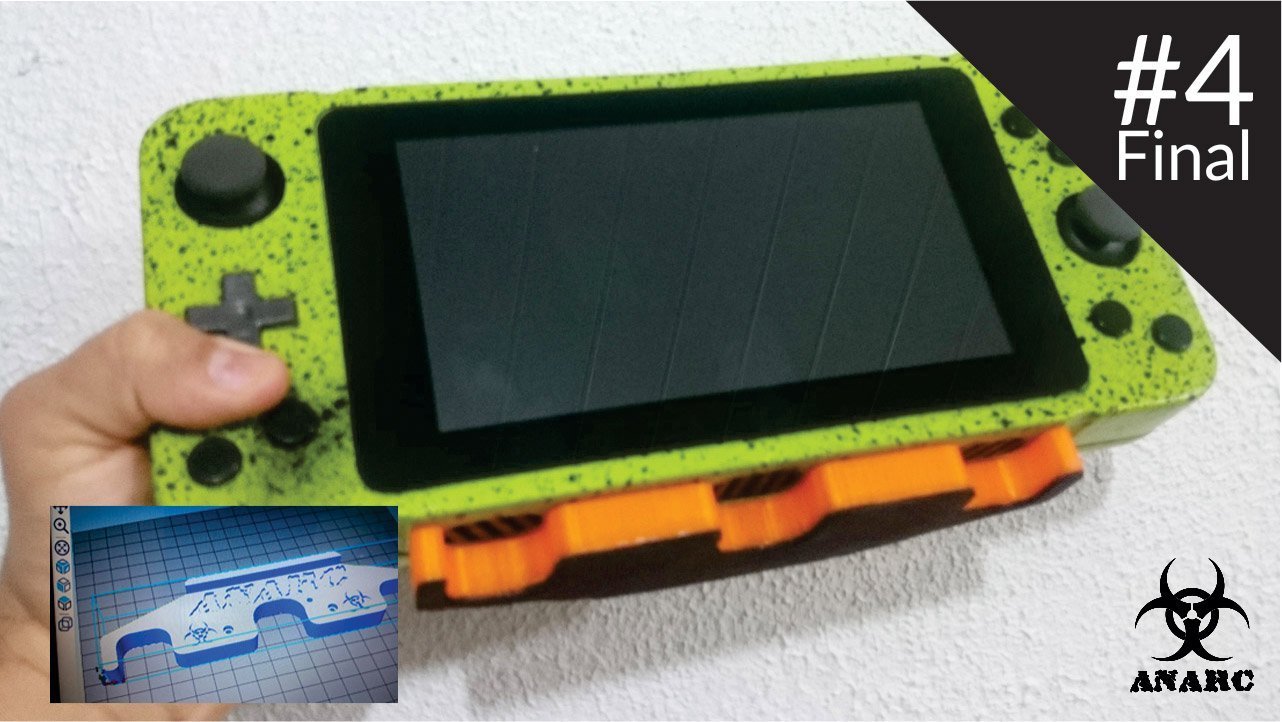

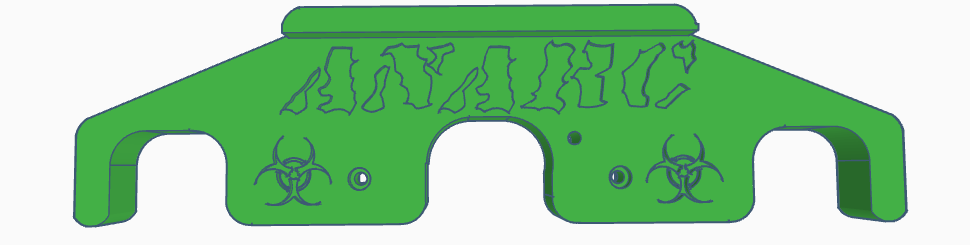

No quarto e último vídeo o DockStation magnética e carregador veicular.

Parte 1

Parte 2

Parte 3

Parte 4

LISTA DE MATERIAIS

  • 1 Arduino Pró Mini
  • 1 Arduino Pró micro (Leonardo)
  • 1 Display OLED de 0.96″ I2C
  • 1 Módulo amplificador de som modelo Pam8403
  • 1 Beep com oscilador interno
  • 2 Placa de Fibra de fenolite de face simples 10x10cm
  • 2 Placa de Fibra de vidro padrão perfurada 10x10cm
  • 1 Barra de pinos macho 180° (40 pinos)
  • 1 Barra de pinos fêmea 180° (40 pinos)
  • 2 Módulos “Step Up” MT3608
  • 2 Dissipadores de calor para módulos step up
  • 3 Resistores de 10K
  • 1 Resistor de 1K
  • 1 Resistor de 220 Ohms
  • 1 Diodo 1N4007
  • 1 Led 3mm de qualquer cor
  • 2 Mini trimpot de 10k
  • 1 Transistor BC548
  • 2 Capacitores cerâmicos de 100nf
  • 1 Capacitor eletrolítico de 3.300uf x 6.3V
  • 1 Micro Switch de 3 posições
  • 2 Auto falantes de notebook
  • 1 Cooler 25x25mm de 5V
  • 1 Sensor de temperatura Thermistor de 10K

ARQUIVOS PARA

DOWNLOAD

PCIs
Placas – Fritzing

Arduino Pro
Bibliotecas
Joystick Arduino Leonardo
Recalbox
