Arduino Ultrasonic Theremin

Fillipe Welausen
77 visualizações

Desta vez trouxemos um projeto muito divertido: um sintetizador de som parecido com um Theremin, que utiliza sensores ultrassônicos para produzir efeitos sonoros malucos.

O som produzido pelo “Ultrasonic Theremin” lembra muito os efeitos sonoros de filmes espaciais de ficção cientifica da década de 80, e também os sons dos games de Atari.

São sons metálicos e robóticos, que sem dúvida irão despertar o interesse de estudantes de música, artistas experimentais e professores que poderão realizá-lo com seus alunos na sala de aula ou makerspace.

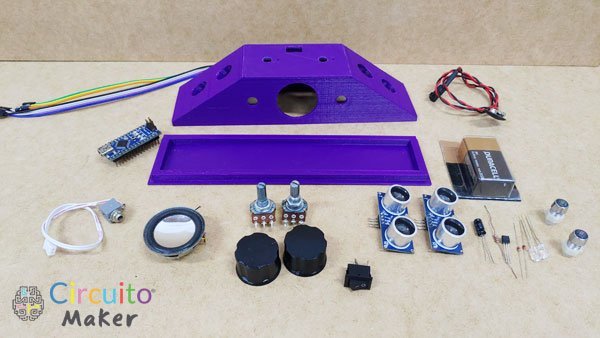

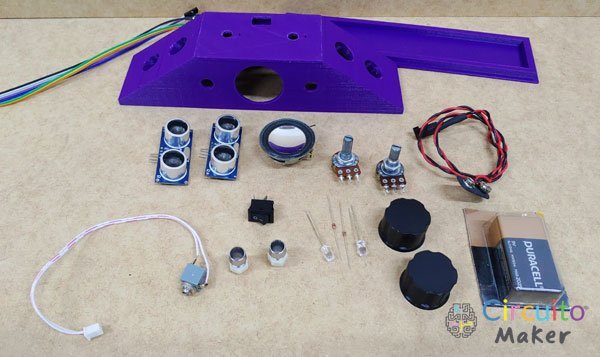

Confira a lista de componentes e ferramentas utilizados neste projeto:

*********** COMPONENTES ***************

1 Arduino Nano com cabo USB
2 Sensores Ultrassônicos SR-04
2 Potenciômetros lineares de 50K
2 Knobs
1 Mini Auto falante de 8 Ohms
1 Plug P2 fêmea mono para gabinete

2 Suporte para Leds 5mm
2 leds verdes de 5mm
2 Resistores de 220 Ohms (Vermelho,Vermelho,Marrom)
1 Resistor de 1 KOhms (Marrom, Preto, Vermelho)
1 Tansistor BC548
1 Plaquinha padrão perfurado 6×3 centímetros
2 Barra de pinos Fêmea com 15 segmentos
2 Barras de pinos macho com 15 segmentos
2 Barras de pinos macho com 6 segmentos

1 Chave ON/OFF
1 Bateria de 9 Volts
1 Clip para bateria

22 Jumpers fêmea para conexões
Fios finos para conexões

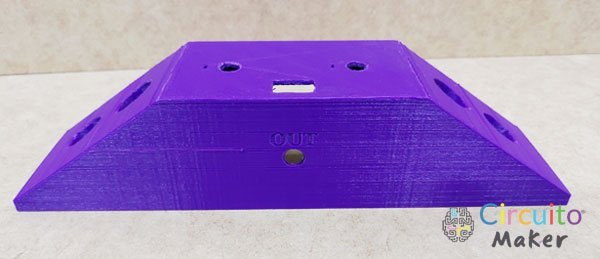

Case + tampa impressa em 3D (opcioal)

*********** FERRAMENTAS ***************
Ferro de solda
Estanho
Alicate de corte (pequeno)
Tessoura
Fita dupla face
Impressora 3D (opcional)

Material para Download:

Link para download >>> Códigos Arduino Ultrasonic Theremin

Link para download >>> Arquivos para Impressão 3D

Agora confira o nosso vídeo ensinando a desenvolver o Ultrasonic Theremin

Bons projetos para você.

E lembre-se de seguir o nosso trabalho no Youtube e Instagram!
