Mais um projeto mão na massa da Circuito Maker.

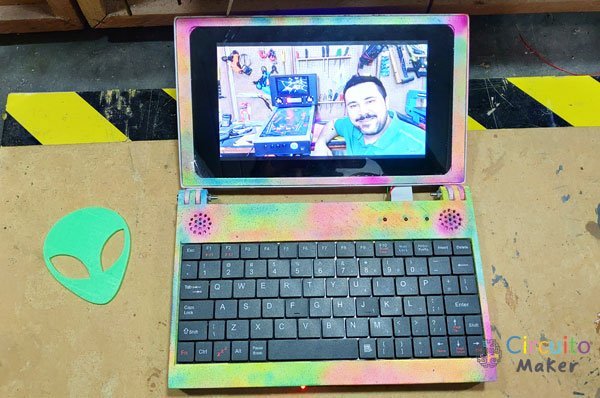

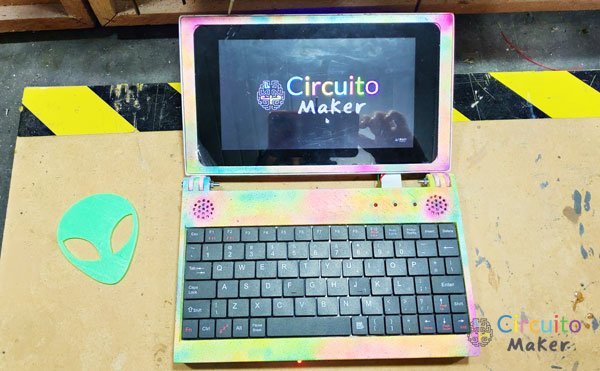

Nosso novo projeto é um mini computador: “RASPWARE” desenvolvido com Raspberry Pi 3, Impressão 3D e uma incrível bateria que dura mais de 11 horas!





Imagine poder levar para o trabalho, escola e faculdade um mini computador (um notebook na verdade) feito por você mesmo!





Nesta série de 3 vídeos (postados um por semana em nosso Canal no Youtube) você acompanha todo o “passo a passo” da montagem do projeto desde a construção do case, a parte eletrônica até as configurações finais.





A lista de materiais estão no final desta página.





Também aproveite para seguir a Circuito Maker em nossas Redes Sociais (Facebook e Instagram – @circuitomaker)





No primeiro vídeo ensinamos a construção do case, impressão 3d e acabamentos.







Link para download >>> Case + Máscara de Pintura + Suportes e Peças de Acabamento

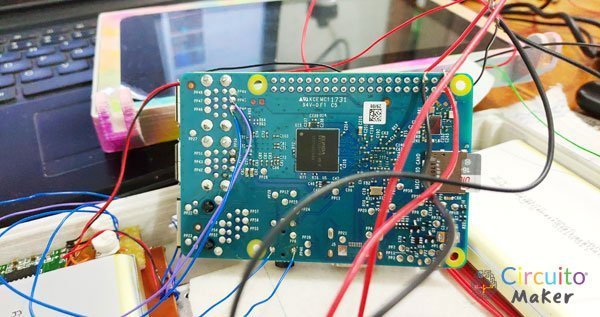

No segundo vídeo entramos na parte de eletrônica e todas as conexões.

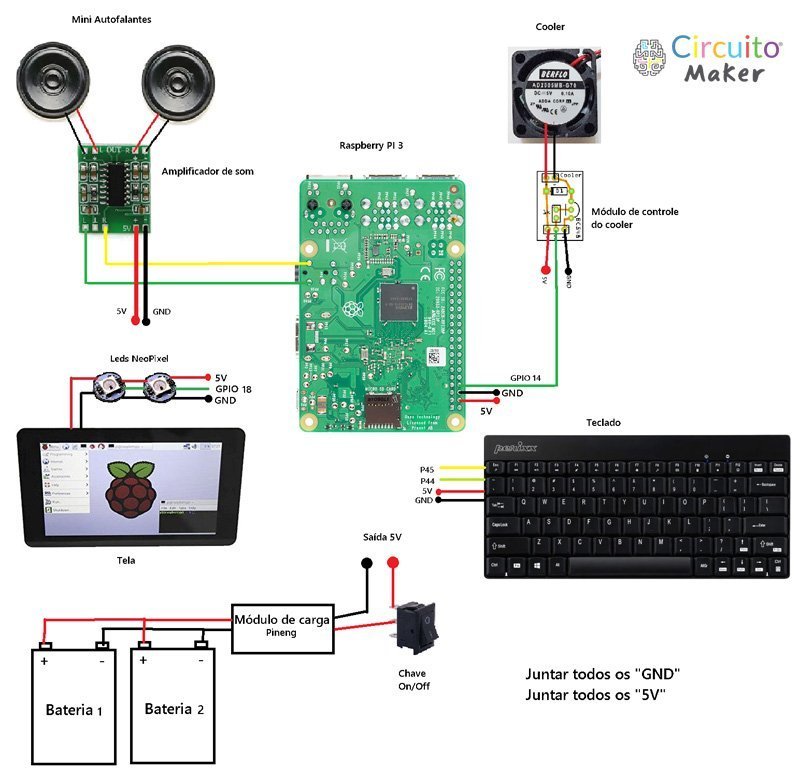

ESQUEMÁTICO:

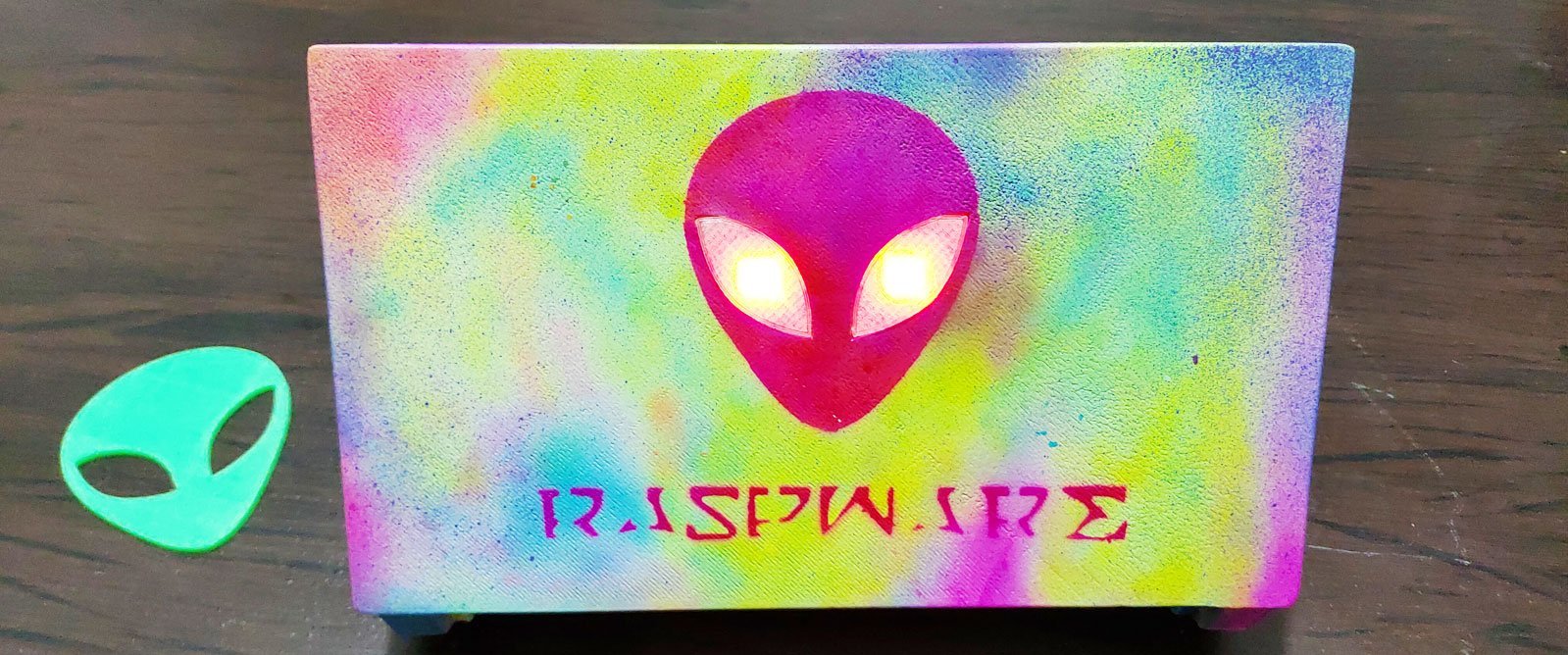

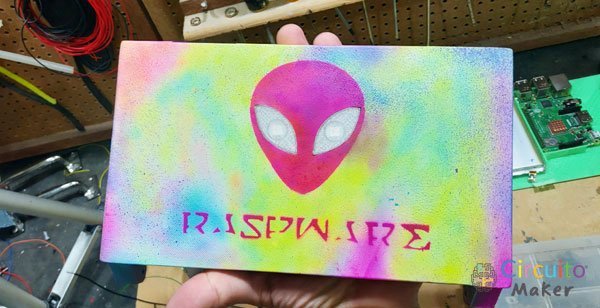

No terceiro e último vídeo vamos instalar o software que monitora a temperatura do processador e controla o cooler para refrigerar o sistema. Também, veremos como configurar o software para gerar cores nos olhos do Alien baseado nos dados do sistema (uso e temperatura da CPU e uso da memória ram).




E por último como iniciar o software automaticamente no boot do Raspberry Pi.


Abaixo você confere algumas instruções importantes para sua configuração:



DOWNLOAD >>> ARQUIVO RASPWARE.PY



Instalação da biblioteca “NeoPixel”
sudo pip3 install rpi_ws281x adafruit-circuitpython-neopixel



Como colocar para “rodar” o script
cd /home/pi/Desktop
sudo python3 RaspWare.py



Como fazer o script iniciar automaticamente
cd /etc
sudo nano rc. local
sudo python3 /home/pi/Desktop/RaspWare.py &
Ctrl + x
y
Enter
sudo reboot



Aqui já deve reinicializar com o script “rodando”.

Confira a lista de materiais e ferramentas utilizadas

COMPONENTES

1 Case impresso em 3D (disponível para download ou compra)
1 Raspberry Pi 2, 3 ou 4
1 SDCard classe 10 com capacidade de 16GB ou mais
1 Tela touch de 7 polegadas (oficial Raspberry)
1 Cabo flat para tela com 20cm
1 Mini teclado USB
Power bank “PINENG modelo PN-959” de 20.000 miliamperes
1 Mini chave liga/desliga
2 leds RGB “NeoPixel”
7 Leds de 3mm de qualquer cor
2 Mini autofalantes
1 Mini módulo amplificador de som
1 Cooler 2×2 cm de 5 volts
1 Placa padrão para circuito perfurada (2×2 cm)
1 Transistor BC548
1 Resistor de 1k (Marrom, Preto, Vermelho)
1 Diodo 1n4004 ou 1n4007
Fios finos para conexôes
Parafusos para fixação
Mini pezinhos de silicone tipo “gota de silicone”

ACABAMENTOS

1 Lata de primer em spray
Tinta spray ou aerografo
Lixa para ferro Número 220
Cola epoxi de secagem em 10 minutos
Cola instântanea tipo “Super Bonder”
Fita dupla face
Fita crepe
Fita isolante ou tubos “termo retrátil”



EQUIPAMENTOS E FERRAMENTAS UTILIZADOS

Impressora 3D e uns 300gr de filamento (PLA ou ABS)
Ferro de solda e estanho
Chaves de fendas e Phillips
Estilete
Alicate de corte



Aproveite, e se ainda não segue a Circuito Maker nas redes sociais… comece a seguir agora! Abraço.
